Altair

La scheda Altair è una soluzione multi-radio IoT di livello industriale (Wi-Fi 6, certificata per la tecnologia Bluetooth® Core 5.4, Thread, LTE, fotocamera) che utilizza interfacce standard e la modalità hostless.

Per facilitare lo sviluppo rapido di applicazioni IoT, Altair è supportata dallo stesso SDK open source disponibile su CodeLinaro per gli EVK Qualcomm® QCC74xM, abbinato a un’estensione VS Code e all’ambiente di sviluppo integrato Qualcomm® Connectivity.

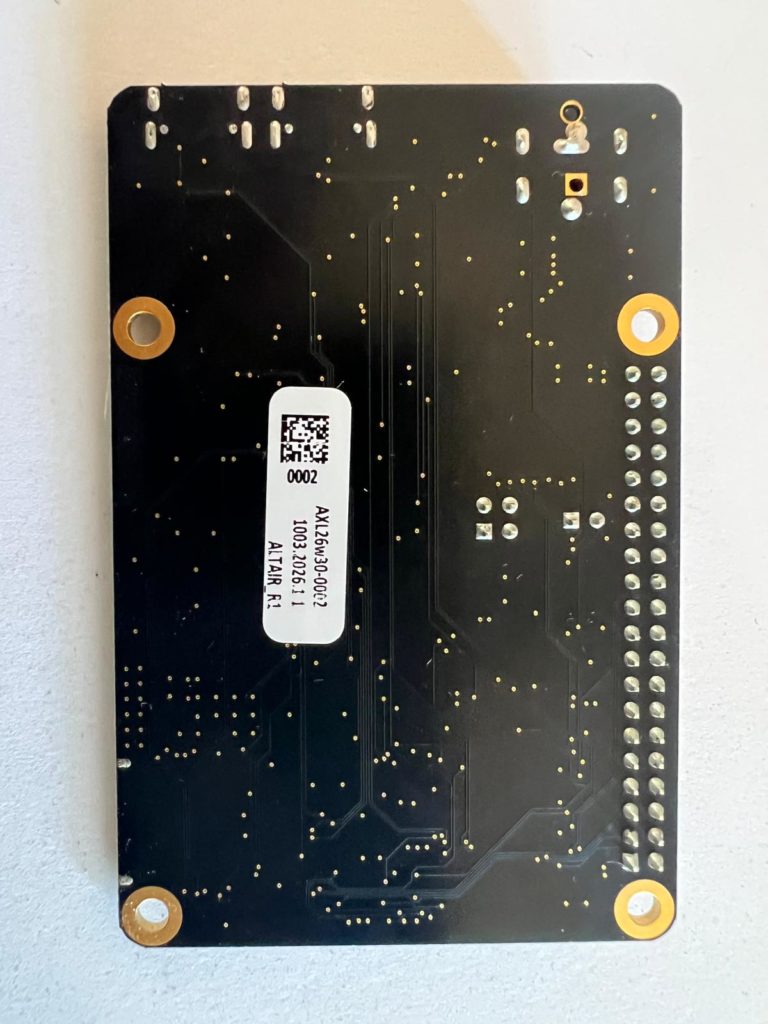

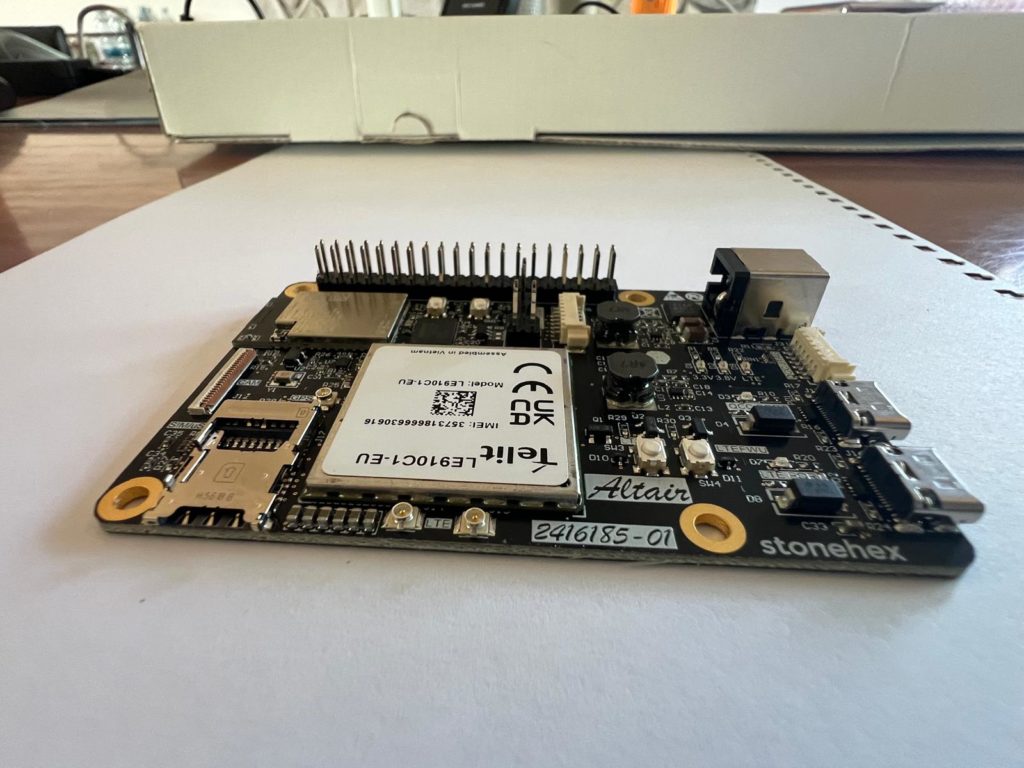

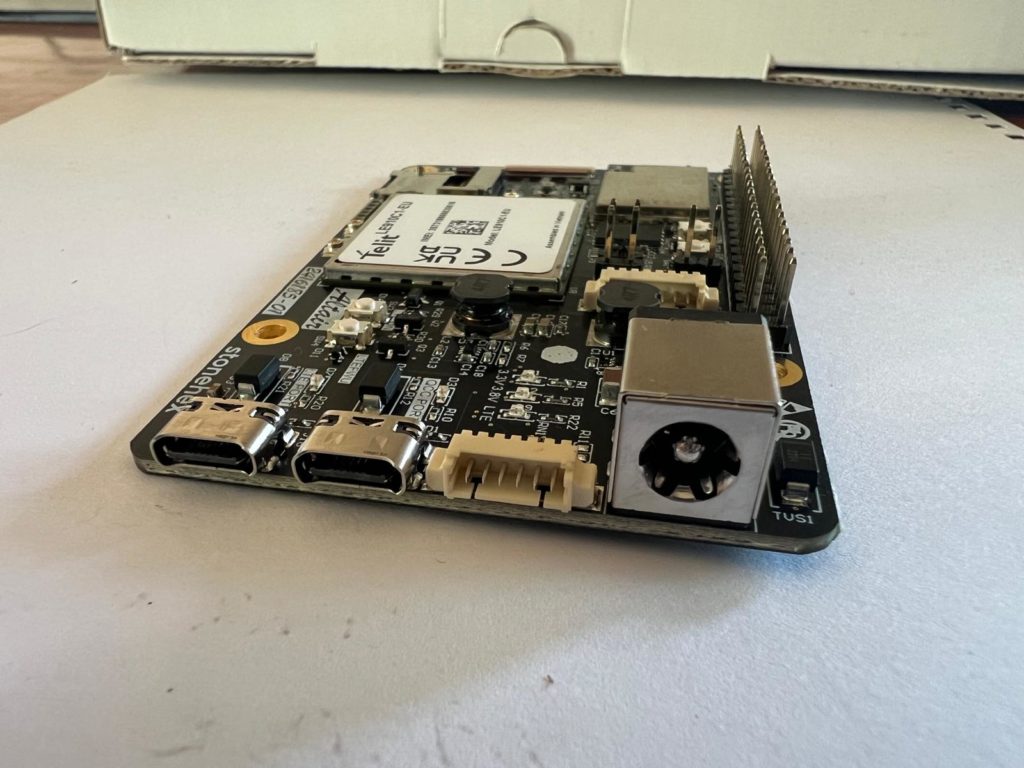

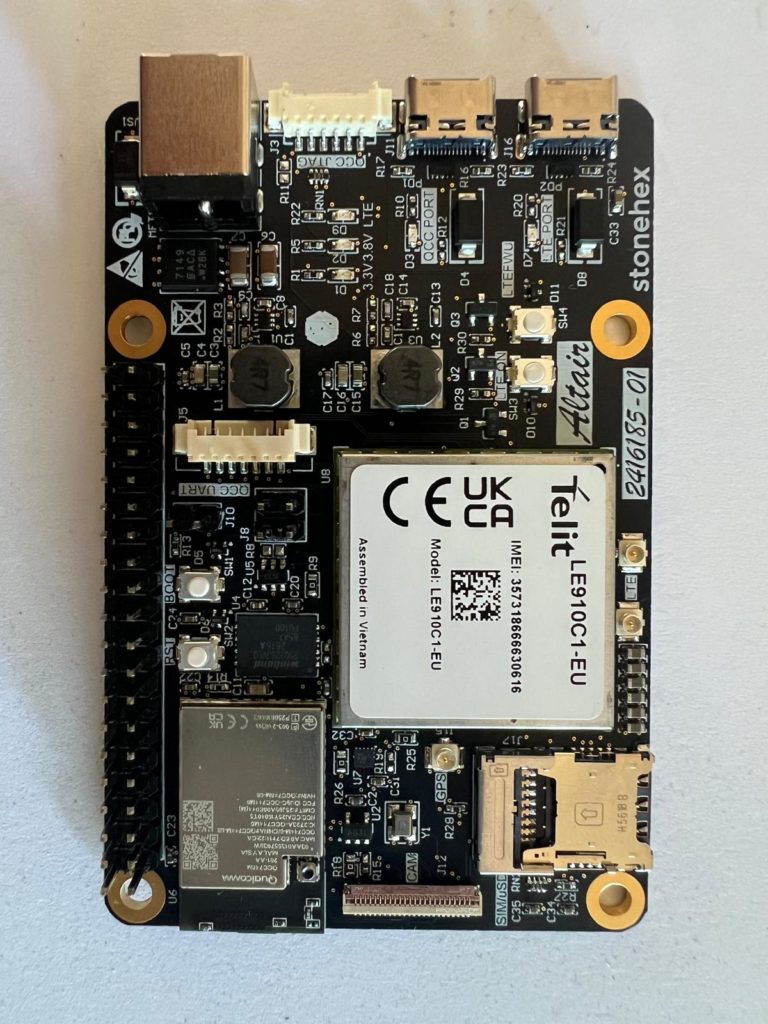

Altair è costituita da una scheda madre con connettore standard Rpi® e 3 connettori USB-C in grado di fornire alimentazione alla scheda.

Si noti che la scheda non può essere alimentata tramite il connettore standard Rpi®.

Altair si basa sul modulo QCC748M con il chipset MCU wireless tri-radio QCC748-2/-3/-6.

Integrazione multi-radio

Sviluppate applicazioni IoT wireless con diverse opzioni radio, tra cui Wi-Fi 6, certificata per Bluetooth® Core 5.4 e Thread.

Elevata potenza di calcolo

Ottieni elevate prestazioni di calcolo per le tue applicazioni edge più esigenti grazie al potente microcontrollore RISC-V a 32 bit con DSP e FPU.

Sicurezza integrata

Un motore di accelerazione della sicurezza integrato supporta algoritmi di crittografia, avvio sicuro e debug sicuro. I moduli QCC74xM sono certificati PSA Livello 1.

Interfacce periferiche avanzate

L’EVK offre un’ampia gamma di interfacce fisiche standard per una migliore compatibilità con la maggior parte dei dispositivi IoT esterni ed è dotato di un connettore per fotocamera. Quando la fotocamera non è in uso, i pin sono disponibili come GPIO.

Ambiente di sviluppo open source

Lo sviluppo è accelerato dall’SDK open source disponibile su CodeLinaro, dall’ambiente di sviluppo integrato Qualcomm® Connectivity (QCCIDE) e da un’estensione per VS Code.

Ampio supporto multimediale

Le interfacce per fotocamera e display dell’EVK, insieme all’ingresso audio MIC e al codec MJPEG 720p, consentono alle applicazioni di acquisire e visualizzare contenuti multimediali a livello di periferica.

Dettagli

Processore QCC748M RISC-V a 32 bit a 325 MHz
Memoria integrata: 128 KB di ROM, 484 KB di SRAM
FLASH – Circuito integrato di memoria NOR da 128 Mbit SPI – Quad I/O, QPI a 133 MHz
Standard Wi-Fi: 1×1 a 2,4 GHz 802.11 b/g/n/ac/ax (Wi-Fi 6)
Bluetooth Low Energy v5.4, standard 802.15.4
Compatibile con Thread e Zigbee
Supporto Matter
Matter su Wi-Fi e Thread, con configurazione tramite BLE
Temperatura di funzionamento da -40 °C a +85 °C
Alimentazione in ingresso USB o 12 V
Connettori RF Wi-Fi/Bluetooth, GPS e LTE

Interfacce fisiche Altair

Alimentazione (opzionale): PJ-082BH o connettore Phoenix da 5,08 mm con protezione contro l’inversione di polarità, VIN da 4,2 V a 18 V limitato da un TVS da 12 V.

L’alimentazione può essere fornita tramite uno dei 3 connettori USB-C:

a) Connettore USB-C di debug per il debug tramite FT2232HQ-TRAY (UART + JTAG)
b) Porta USB-C per il modulo QCC748M
c) Porta USB-C per il modulo Telit LE910Cx
d) Connettore maschio standard RPi® a 40 pin

Funzionalità GPIO

Queste sono le funzionalità GPIO del QCC748M; alcuni di questi pin non possono essere utilizzati a causa del routing.
RMII
Codec audio
1x DAC (altoparlante) / 1x ADC (microfono) tramite GPIO
Codec video
Codifica MJPEG
Interfaccia fotocamera
DVP (tramite GPIO)
Interfaccia display
DBI (tramite GPIO)
Fino a 19 GPIO
SDIO 2.0 secondario
Interfaccia scheda SD
2x UART
USB 2.0
ISO 11898 (bus CAN)
SPI
I2C
I2S
1x PWM (4 canali)
XiP QSPI (Flash) (utilizzato per la memoria flash integrata)
RTC 2x RTC a 32 bit + 1x RTC a 16 bit
Ricevitore controller IR
ADC a uso generico a 12/14/16 bit
DAC a uso generico a 12 bit
JTAG.

Modulo LTE

Il modulo LTE è basato su un Telit LE910Cx.
Di seguito è riportata una breve sintesi delle funzionalità del LE910Cx; per ulteriori informazioni, si prega di
fare riferimento alla scheda tecnica del produttore.

Caratteristiche del prodotto

Supporto della banda 14
Conforme a LTE FDD Cat 4, 3GPP Release 10
Conforme a LTE FDD Cat 1, 3GPP Release 9
Diversity in ricezione e MIMO DL 2×2
Opzione a ricezione singola
Supporto VoLTE
SMS su IMS
Stack UDP/TCP/FTP/SMTP integrato
Stack IPv4/IPv6
Controllo tramite comandi AT secondo lo standard 3GPP
Supporto simultaneo di GPS, GLONASS, BeiDou, Galileo, QZSS

Certificazioni

FCC/ISED, PTCRB, operatori di rete mobile (Nord America)
RCM (Australia)
RED/GCF (Europa)
JRL/JTBL (Giappone)
Enacom, Anatel, CRC, MTC (America Latina)
CCC/SRRC (Cina)

Specifiche fisiche

Dimensioni: 28,2 x 28,2 x 2,2 mm
Fattore di forma LGA
Intervallo di temperatura esteso: da -40 °C a +85 °C

Intervallo di tensione di alimentazione

Logica: 3,3 V
Sezione RF: 3,8 V CC
