Aventador 2

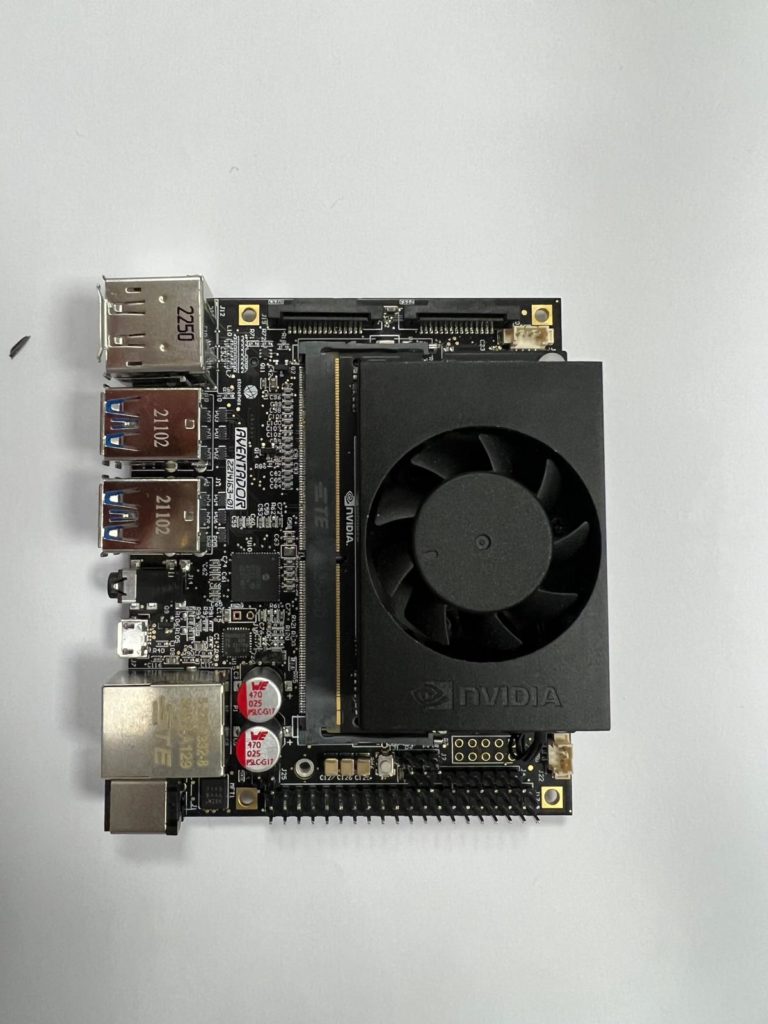

Scheda carrier Aventador II Orin

La scheda carrier Aventador II Orin è una piattaforma embedded professionale progettata specificamente per i moduli NVIDIA® Jetson Orin™. Offre una soluzione hardware compatta, affidabile e ricca di funzionalità per sviluppatori e integratori di sistemi impegnati nella realizzazione di dispositivi di edge computing basati sull’intelligenza artificiale, sistemi di automazione industriale, robotica, applicazioni di visione artificiale e soluzioni IoT intelligenti.

Progettata attorno all’interfaccia standard SO-DIMM a 260 pin, la scheda estende appieno le capacità della famiglia Jetson Orin™, pur rimanendo compatibile con le specifiche del kit di sviluppo NVIDIA Jetson Orin Nano. Combina connettività ad alta velocità, opzioni di espansione flessibili, gestione avanzata dell’alimentazione e debug semplificato in un’unica scheda carrier compatta, adatta sia agli ambienti di sviluppo che a quelli di produzione.

Progettata per l’elaborazione AI ad alte prestazioni

La scheda carrier Aventador II supporta i moduli NVIDIA Jetson Orin™ dotati di:

• 8 GB di memoria LPDDR5 con interfaccia a 128 bit
• Larghezza di banda di memoria fino a 68 GB/s (102 GB/s in modalità MAXN_SUPER)
• Supporto Gigabit Ethernet integrato
• Scaling dinamico avanzato di tensione e frequenza (DVFS)
• Gestione intelligente dell’alimentazione

Un regolatore di alimentazione dedicato da 15 A (AOZ2264NQI-11) garantisce il pieno supporto della modalità operativa MAXN_SUPER di NVIDIA, consentendo le massime prestazioni quando necessario.

Caratteristiche principali

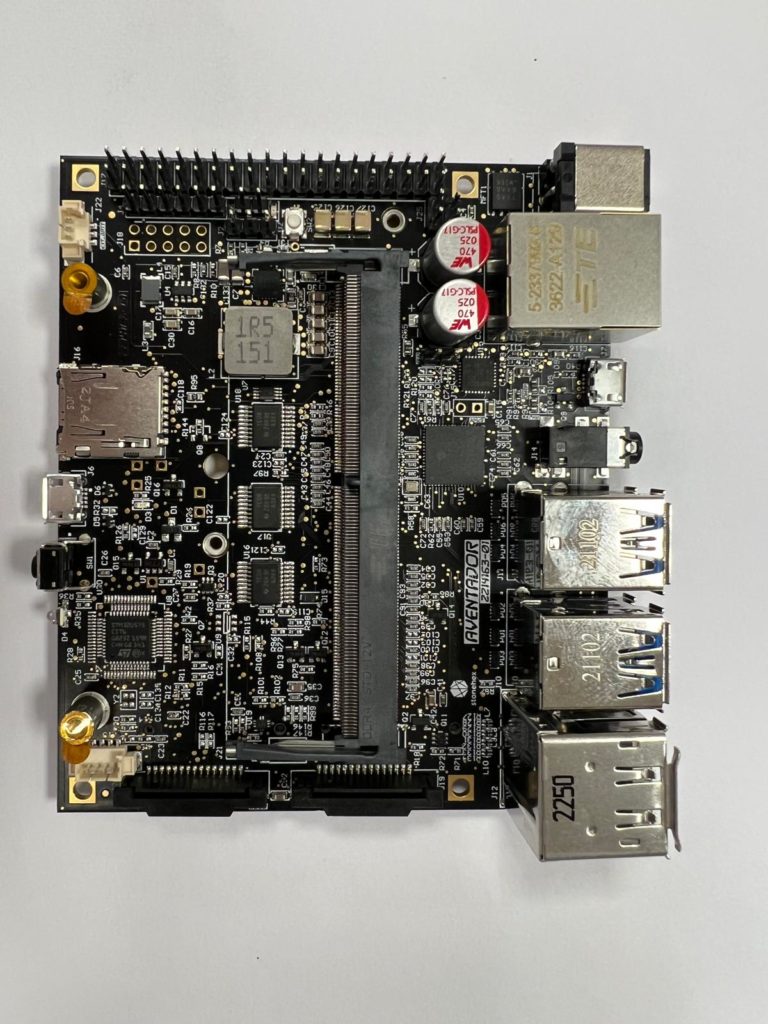

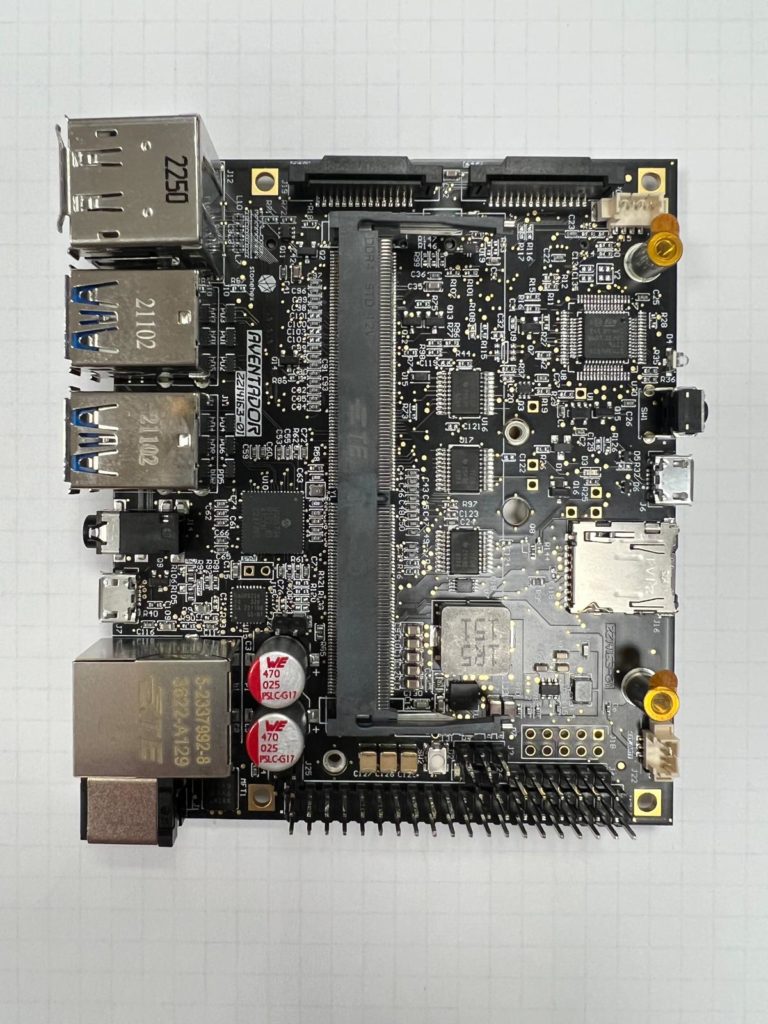

• Connettore SO-DIMM a 260 pin per moduli NVIDIA Jetson Orin™
• Supporto della modalità di ripristino USB
• 4 porte USB 3.2 Gen2 Type-A tramite hub Microchip USB5734
• Gigabit Ethernet con connettore RJ45 integrato e header PoE
• Uscita video HDMI
• Doppi connettori per telecamera CSI che supportano x1, x2 o x4 lane
• Slot M.2 Key M PCIe Gen3 x4 per archiviazione SSD NVMe
• Slot M.2 Key E per moduli Wi-Fi o di comunicazione
• Header di espansione a 40 pin compatibile con Raspberry Pi™
• Codec audio SGTL5000 integrato
• Presa per batteria di backup RTC (CR2032)
• Processore dedicato alla gestione dell’alimentazione con interfaccia seriale USB per il debug a basso livello
• Ingresso di alimentazione esterno 9–12 V CC

Connettività

L’Aventador II offre una serie completa di interfacce che consentono una facile integrazione in un’ampia gamma di applicazioni embedded.

Connettività USB

• Porta di ripristino USB Type-C
• Console seriale USB Type-C
• Quattro porte host USB 3.2 Type-A

Rete

• 10/100/1000 Gigabit Ethernet
• Connettore RJ45 con LED di stato
• Connettore PoE per modulo Power over Ethernet esterno

Video e telecamere

• Uscita HDMI
• Due connettori per telecamere CSI pienamente compatibili con le telecamere del kit di sviluppo NVIDIA Orin

Interfacce di espansione

• Connettore GPIO a 40 pin compatibile con Raspberry Pi™
• Socket M.2 Key M PCIe x4 per SSD NVMe
• Socket M.2 Key E PCIe x1 per moduli di comunicazione wireless
• Connettore CAN
• Jack audio e connettore per altoparlanti

Opzioni di archiviazione

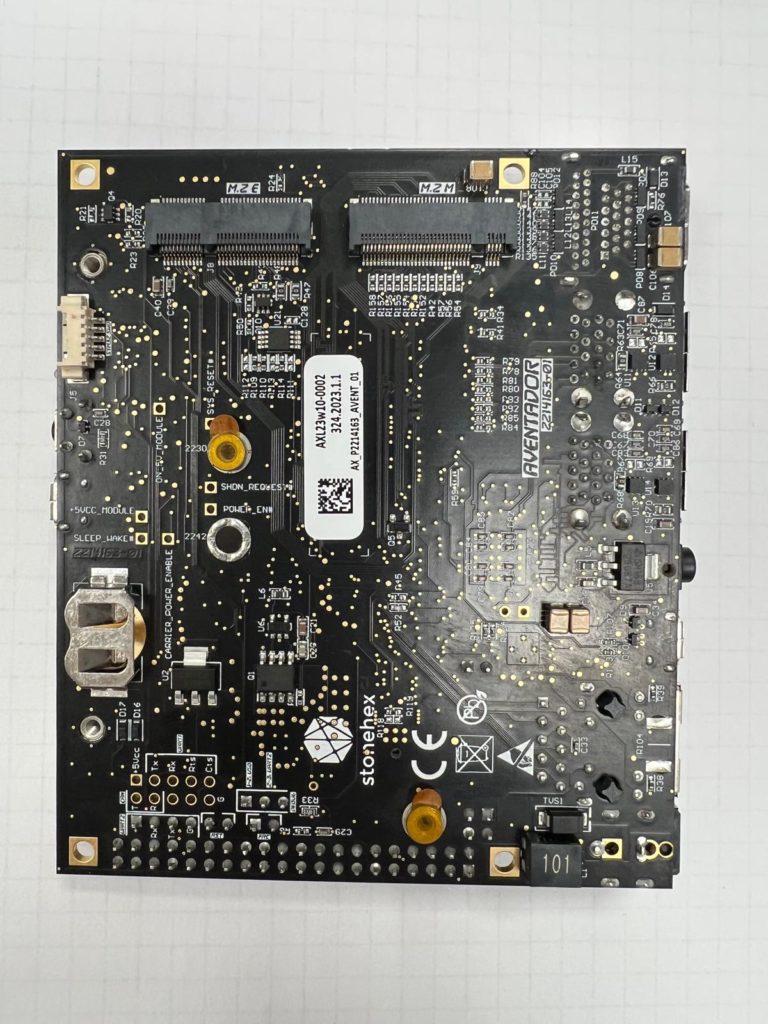

La scheda include due socket di espansione M.2 situati sul lato inferiore:

• M.2 Key M (PCIe Gen3 x4) for high-speed NVMe SSDs (typically 2280 format)
• M.2 Key E (PCIe x1) for Wi-Fi, Bluetooth or other communication modules (typically 2230 format)

Additional mounting positions allow alternative module lengths, providing greater flexibility for custom hardware configurations.

Since standard Jetson Orin™ production modules do not include onboard storage, installing an NVMe SSD is mandatory. A minimum capacity of 64 GB is recommended, while 256 GB is suggested for most production applications.

Gestione dell’alimentazione

Un’erogazione affidabile dell’alimentazione è essenziale per le applicazioni di intelligenza artificiale. Aventador II integra un sottosistema intelligente di gestione dell’alimentazione in grado di gestire l’intera sequenza di avvio del modulo Jetson.

• Ingresso 12 V CC (fino a 5 A)
• Regolatore step-down ad alta corrente da 15 A
• Funzionalità di accensione automatica
• Pulsante di accensione manuale
• Jumper per la disattivazione dell’accensione automatica
• Indicazione visiva dello stato tramite LED integrati

La scheda rileva automaticamente il modulo Jetson installato e gestisce l’avvio, lo spegnimento e le condizioni di errore senza richiedere controller esterni.

Debug e sviluppo

L’Aventador II è stato progettato per semplificare lo sviluppo del software e il debug dell’hardware.

Una console seriale USB dedicata consente di accedere ai messaggi di avvio di basso livello anche prima che l’uscita HDMI sia disponibile, facilitando notevolmente la risoluzione dei problemi durante lo sviluppo.

The integrated power management firmware can also be updated directly through the USB interface without requiring external programming hardware.

Fast Recovery Mode is fully supported, allowing developers to flash new firmware using NVIDIA SDK Manager quickly and efficiently.

NVIDIA SDK Compatibility

The carrier board is fully compatible with the NVIDIA SDK Manager, allowing standard Jetson Orin™ modules to be programmed using NVIDIA’s official software tools directly through the dedicated USB Recovery port.

New Jetson modules can be initialized immediately, while previously configured modules can be placed into Fast Recovery Mode using the onboard jumper whenever a complete firmware reinstallation is required.

Specifiche tecniche

• Interfaccia SO-DIMM a 260 pin Jetson Orin™
• 4 × USB 3.2 Gen2 Tipo A
• 2 × USB Tipo C
• Gigabit Ethernet RJ45
• Uscita HDMI
• 2 × connettori per telecamera CSI
• M.2 Key M PCIe Gen3 x4
• M.2 Key E PCIe x1
• Header di espansione a 40 pin compatibile con Raspberry Pi™
• Interfaccia CAN
• Codec audio con uscita stereo
• Supporto batteria RTC
• Alimentazione in ingresso: 9–12 V CC (consigliato 12 V a 5 A)
• Controller integrato per sequenziamento dell’alimentazione e debug
• Supporto per la modalità operativa MAXN_SUPER

Applicazioni ideali

La scheda carrier Aventador II Orin è adatta a un’ampia gamma di applicazioni di intelligenza artificiale e di elaborazione embedded, tra cui:

• Intelligenza artificiale all’edge
• Visione artificiale
• Automazione industriale
• Robotica
• Sistemi autonomi
• Sorveglianza intelligente
• Diagnostica per immagini
• Gateway IoT
• Sistemi di ispezione industriale
• Ricerca e sviluppo
